StreamXplorer 码流分析仪

便携式,支持码流和射频信号分析(MPEG-2/H.264);多种标准的高清/标清信号;多接口:RF, ASI, TSoIP, SDI,离线文件;深度分析:IP,TS(ETR101 290),ES

相关下载:

技术特点



l 多输入接口:IP(TS Over IP), ASI, RF, file, SDI
l 实时分析、监测和录制码流
l TS中的PID、业务和表等提供详尽的统计功能
l 用户可自行定义TR101 290模板
l PCR分析功能
l PID表格:简洁显示所有PID的概况
l 集成了解码器:MPEG-2/H.264, AC3, VC-1(可选)
l 深层解析PSI,DVB-SI,DVB-RCS,ATSC-PSIP中表和描述符
l 支持DVB-RCS表和描述符:SCT, FCT, SPT, CMT, TBTP, RMT
l 通过XML文件模板支持用户自定义描述符和表
l 增强的分析功能还包括(可选):
  Ø 图文电视/字幕解析器,EPG查看器
  Ø 私有数据、对象/数据轮播分析(DSM-CC)
  Ø 以十六进制字节方式显示原始包数据
  Ø GoP, PTS-DTS 时戳,缓冲器操作
  Ø 缩略图显示
  Ø 支持3D并排和底-顶方式显示排列
  Ø 音频查看器(采样、均衡闪条、频谱、光谱和角度计查看器)
  Ø IP流量查看器
l 基本流(ES)分析和视频质量分析(可选):
  Ø 深度分析离线MPEG-1/2,H.264/AVC视频流
  Ø 所有编码参数分析:从句柄直到宏块层
  Ø 自动视频质量分析和内容检测,支持热文件夹和HTML质量报告输出





其它可选项



l RF输入遵从:DVB-S/S2, DVB-T/T2, DVB-C/C2, ATSC/QAM-B/C
  Ø RF 电平、MERBER测量
  Ø RF 频谱查看(只支持ATSC/QAM)
  Ø 星座图
l SDI分析和录制
  Ø SMPTE-259M信号进行实时波形分析
  Ø 显示图片、YCbCr/RGB波形、向量和峰值表
l TS-over-IP码流增强分析功能
  Ø MDI(Media Delivery Index) 测量: DF(Delay Factor) MLR(Media Loss Rate)





应用实例



l 真正便携式MPEG-2码流分析仪
l 专业实验室实时IP码流/ASI/SDI分析工具
l 野外码流录制
l 码流文件分析(TS,SDI)

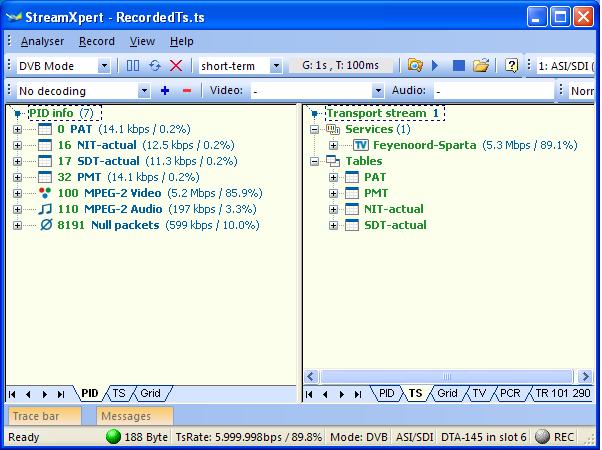

码流分析:TR101 290一致性检测
SDI 波形和向量示波器



增强码流分析功能:EPG查看器,GoP查看器,缩略图显示,图文电视



基本流分析:详尽的MPEG-2/H.264
编码参数直观显示
RF 信号电平、MERBER和频谱显示





技术规格



硬件接口参数
DVB ASI
连接头
BNC75Ω
插入损耗
≥15dB(5~270MHz)
接收/发送码率
0 ~ 214Mbps
最多接口数
8, I/O方向软件可调
GigE
 (IP组播流)
物理接口
IEEE802.3ab
连接头
RJ-45,10/100/1000M
TS最大码率
600Mbps
协议
UDP,RTP
TSoIP & FEC
SMPTE-2022
TS文件
兼容 IEC 13818-1的文件扩展名为.ts,.trp,.mpgMPEG-2传输流文件
RF
DVB-T/T2
输入: 75Ω F x2
频率:50~860MHz
带宽: 6,7,8MHz
支持SPLP & MPLP (T2)
DVB-S/S2
输入: 75Ω F x2
频率: 950~2150MHz
符号率: 1~45Msps
DVB-C
(QAM-A/B/C)
输入: 75Ω F x2
频率:47~862MHz
符号率: 5~7.1Msps





支持标准



ATSC VSB
ATSC A53/E
DVB-T/DVB-H
EN300 744
DVB-C
EN300 429, J.83 Annex A
US QAM/QAM-C
J.83 Annex B/C
DVB-T2
EN 302 755
DVB-S/S2
EN 302 307





电气与机械属性



常规
CPU: Intel Core 2 Duo T7300 2.0G
内存: 4G DDRIII
硬盘: 250G 2.5” SATA(500G可选)
RS232 x2, GigE x1, USB x4,
VGA x1, DVI x1
电源
交流:200瓦,100V~240V 交流;
直流: 19V, ATX 输出 90
电池
110瓦时, 16.8 6600毫安
尺寸
425x338x156 毫米(高xx厚)
重量
11公斤(带电池), 10公斤(不带电池)
LCD
15”, 1024x768, TFT LCD.
触控板(可选),17” LCD (可选)
温度
0~40°C(工作时间)
-20~40°C(可选,工作时间)
-20 ~ 60°C(存储)
湿度
5~90%@40°C,未结霜





订购信息



型号
描述
SSE-x
基本码流分析仪,无ASI接口,含IP码流分析和码流文件分析功能
SSE-E-x
SSE-x加上增强型分析功能选项
SSE-Q-x
SSE-x加上基本流&视频质量分析功能选项
SSE-R-x
SSE-x加上RF输入功能选项
SSE-D-x
SSE-x加上SDI分析功能选项
SSE-I-x
SSE-x加上TSoIP增强型分析功能选项


    * 注意: 多个选项能够一起选购,但是受硬件限制。
