SDG-3200 4K 超高清测试仪
高性价比；兼容最高500Mbps的文件码率，真正达到4K（3840x2160）的超高清解析度；HDMI V1.4接口输出；支持EDID测试；产生包括彩条，灰阶等多种测试信号；QC测试的完美之选
相关下载：
- SDG-3200 4K 超高清测试仪460.65 KB
概述
SDG-3200是一款高性价比的4K超高清测试仪。该测试仪用于播放理想的4K测试信号给超高清电视机。该设备能够通过HDMI 1.4接口输出4K超高清流。
在保证分辨率(3840 x2160;4k)的前提下，能输出的最大码率为500Mbps。它具有友好的软件和网络远程控制界面。新的4k 超高清流可以通过USB接口导入以提供视频和音频信号给：超高清电视接收机设计、超高清广播系统、LCD TV /LED TV / PDP /DTV模块生产线和QC验证。
产品特点
l 低成本、高性能
l 支持通过HDMI 1.4接口输出视音频信号
l 易于维护和管理
l 支持EDID功能
l 触摸屏控制
l 友好的软件图形用户界面和屏幕显示
l 兼容4 k 超高清流文件在不同码率下输出，最大输出为500 Mbps，并保持原始分辨率
l 支持最高分辨率：3840 x 2160(4 k)
l 支持视频放大(720 p / 1080i / 1080 p / 4 k)
l 内置128G容量固态硬盘和4k 超高清测试图案(彩条 / 1k赫兹音调 / Ramp / Burst......)
规格
|
数字音视频输出 |
HDMI 1.4 主输出口1个 |
|
|
DVI Dual Link / Display Port 1.2 (可选) |
||
|
源文件 |
MPEG2 TS , WMV HD , AVC HD , H.264 |
|
|
4K 超高清流(最大500Mbps) |
||
|
文件更新 |
USB |
|
|
控制 |
键盘/触摸屏 |
|
|
高清 / 4K 分辨率 |
720P50,720P60 1080i60,1080P24,1080P25 1080P30,1080P50,1080P60 4KP24,4KP25,4KP30 |
|
|
文件存储空间 |
128 GB固态硬盘 |
|
|
局域网 |
10/100Mbps RJ-45接头 |
|
|
电源 |
100~240V交流电 50/60赫兹 |
|
|
HDMI端口可靠性 |
大于3000次插拔 |
4K 超高清测试图案举例
|
条目 |
图形 |
描述 |
|
彩条 |
 |
100% 彩条 附带微小活动元素 音频：1千赫兹音调 |
|
SMPTE 彩条 |
 |
SMPTE 彩条 附带微小活动元素 音频：AC3 1千赫兹音调 |
|
锯齿条 |
 |
锯齿条 附带微小活动元素 音频：AC3 自动测试 |
|
256 灰阶 |
 |
256 灰阶 附带微小活动元素 音频：AC3 缩放 |
|
黑度水平 |
.jpg) |
黑度水平 |
|
交叉线 |
 |
黑色背景上（绘制的）白色交叉影线 |
|
Multi Burst |
 |
Multi Burst |
|
黑&白 |
 |
黑&白 |
|
100% 蓝 |
 |
100% 蓝 |
|
100% 红 |
 |
100% 红 |
|
100% 绿 |
 |
100% 绿 |
|
RGB_64 步进 |
 |
RGB_64 步进 |
|
上/下灰度64 步进 |
 |
上/下灰度64 步进 |
|
电视测试信号1 |
 |
彩条 / Multi Burst / 灰度缩放 |
|
电视测试信号2 |
 |
彩条 / Multi Burst / 格子和圆形 / 灰度缩放 音频：1千赫兹(左)+ 400赫兹(右) |
产品界面

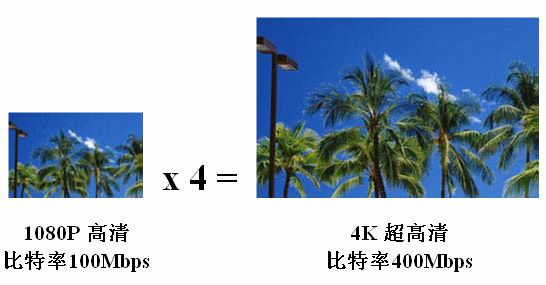

2K4K对比技术片示例
* 所有规格变更将不另行通知。
