SkyIPRadio 网络电台实时收录网关

支持多种音频编码格式输出;PCR抖动修正,实现CBR码率TS输出;最多实时收录80个MMS电台;可定制研发

项目背景


根据《中国广播电影电视发展报告(2013)》介绍,截止至2012年底,全国有线数字电视用户1.43亿户,双向网络覆盖用户超过7000万户,开通双向业务用户超过2000万户。

在文化体制改革的背景下,随着有线电视数字化整体转换的推进和网络双向化改造的深入,积极开展多种业务满足群众的文化需求。通过部署技术先进、传输快捷、低成本的网络电台实时收录网关能有效扩大广播电台的覆盖面,提高广播电台落地率,向网内用户提供丰富的节目及差异化服务。

随着电信网、广电网、互联网三网融合的实施和推进,运营商承担由此带来的巨额投资支出和运营成本压力,因此需要在现有业务和新业务上找到新的盈利点。采用网络电台实时收录网关可以快速帮助运营商增加数量更多、内容更丰富、质量更高的电台节目,开发网络电台等特色产品,汇集优势、特色电台栏目,满足群众用户日益增长的音视频消费需求,社会效应巨大。同时通过基于电台节目开展各种增值业务和应用,如EPG广告、图文广告、互动电台应用等,低成本的网络电台实时收录网关帮助运营商实现增加更多的收入机会。



设备介绍


设备概述

SkyIPRadio网络电台实时收录网关帮助运营商快速将Internet上发布的网络电台实时转换成适合运营商终端播放的音频广播格式内容,并通过ASI/UDP/RTMP方式实时分发到运营商网内,通过各种传输通道传送到电视终端、移动终端(iPhone、iPad、Android)等。

设备特点

Ø 设备安全:基于Linux操作系统设计研发,带来性能、安全等一系列的优势;
Ø 播出安全:采集网口、分发网口和管理网口分离;因网络等原因导致电台断开,设备将自动恢复连接,并提供运营统计数据报表;提供主ASI接口或IP接口播出;
Ø 播出状态:提供播出状态实时观看,实时了解所有电台是否正常处理、实时码率、是否重连等;
Ø 可靠性高:采用冗余电源,可扩展支持双机热备,系统可靠性高;
Ø 可扩展性:产品可扩展支持DVB-C等接口输出;可升级输出音频节目到iPhoneiPad、安卓等移动终端;
Ø 广电封装标准:支持PSI/SI生成,提供复用功能,达到广播级质量封装标准,与TR101290相符;
Ø 音量可调:可手动调节电台音量大小;
Ø 易管理:B/S模式设计,维护管理方便;支持基于SNMP集中管理协议和串口管理。

设备规格

Ø 输入协议:MMS、HTTP、RTSP、RTP、RTMP、UDP单播和组播、基于UDP或TCP定制的协议
Ø 音频编码格式:MPEG-1 Layer-2(MP2)、MPEG Layer 3 audio、AC3、AAC等
Ø 音频码率:可调,支持64-384kbps/ CBR
Ø 音频采样及声道类型:可调,支持48KHZ、立体声双声道
Ø 音量可调:可手动调节任一电台的音量
Ø 封装:内置复用功能,MPTS封装,可扩展支持60或80个音频节目复用
Ø 输出接口:ASI输出、UDP单播或组播输出、RTMP输出
Ø ASI接口:2路ASI输出, 发送数据率 0 .. 214 Mbps, 硬件缓存 16MB/通道, ASI物理层是DVB-ASI (同轴线) EN50083-9,数据速率测量与统计通过硬件实现
Ø 网卡接口:4个千兆网卡,采集网口、分发网口和管理网口分开,预留1个备份口
Ø PCR抖动修正:实现CBR码率TS输出
Ø 实时收录节目数:最多80个MMS电台
Ø 收录质量:达到广播级音频广播质量,并实时播出到运营商网内
Ø 增值业务:可选/可定制,支持图文广播
Ø 1+1冗余保护:1台收录网关运行,另1台收录网关做为备份,当运行网关出现故障时,备份网关自动以同样的收录配置参数工作;支持ASI口备份功能
Ø 管理:使用WEB管理UI,支持基于SNMP集中管理协议和串口管理
Ø 机箱尺寸:19” rack mounted, 2 RU high
Ø 操作系统: Linux

设备硬件简介

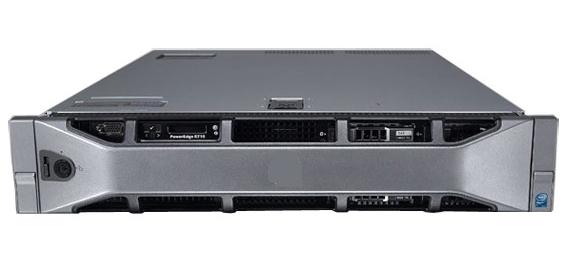

l 硬件设备
Ø 电源数量:2个,冗余电源,智能节能电源
Ø 产品尺寸:2U,86.4×443.1×680.7mm
Ø 产品重量:26.1kg
Ø 网口数:4个千兆网口
Ø 存储温度及湿度(℃): -40℃-65℃ 5%-95%(无冷凝)
Ø 工作温度及湿度(℃): 10℃-35℃ 20%-80%(无冷凝)

l DekTec DTA-2145 ASI/SDI码流卡






DTA-2145特点:

Ø 2路独立的ASI/SDI端口:输入 + 输出 或 双输出配置 (软件可选)
Ø 每个端口可以承载高达214Mbps的DVB-ASI码流或者全帧模式10-比特的SDI流
Ø 自适用线缆补偿及反转ASI自动检测
Ø 半高PCIe卡,出厂时配置半高和全高挡板
Ø 看门狗电路控制输入到输出口环出以便备份
Ø 灵活的接收模式:时间戳,包序列好计数,根据TR 101 290标准对失琐带过
Ø SDI 无失真Huffman 编码/解码
Ø 比特率测量与统计



DTA-2145规格:


序号

项目

参数

1

PCI Express 标志

PCIe 1x 10 W

2

连接头

75-Ω BNC (2x*)

3

反射损耗

> 17 dB

4

硬件缓存

16 MB / 通道

5

ASI

物理层标准 EN 50083-9

速率范围 0 .. 214 Mbit/s

包长度 188 or 204**

6

SDI

物理层标准 SMPTE 259M

比特率 270 Mbit/s

比特数 8 10 比特





设备功能介绍

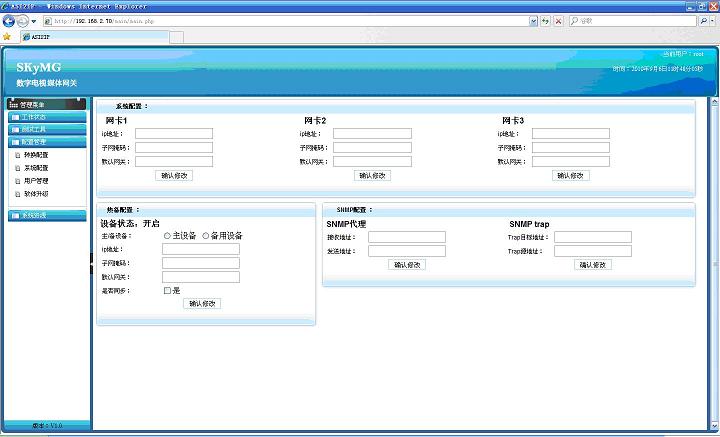

l 设备系统配置

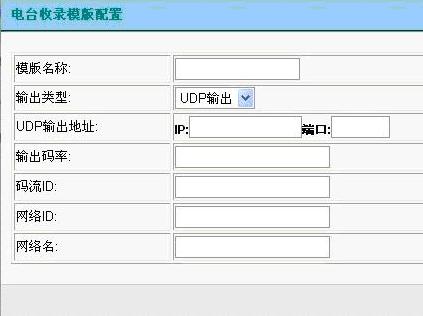

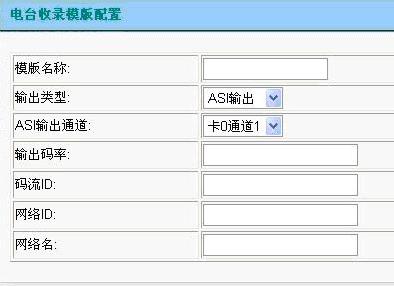

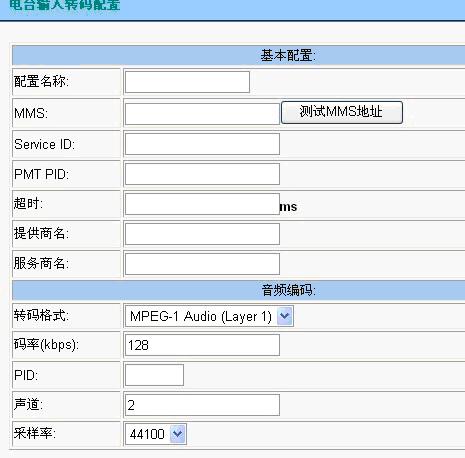

l 电台配置

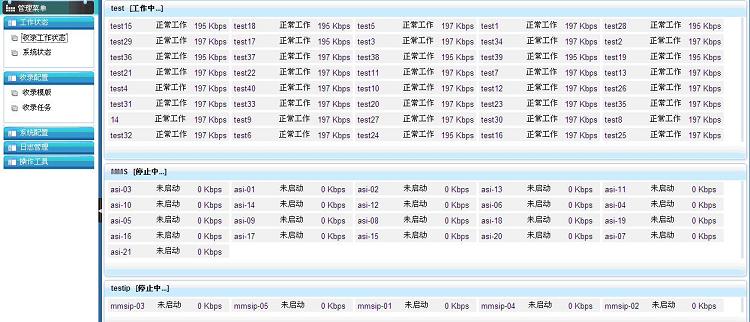

l 电台状态监控

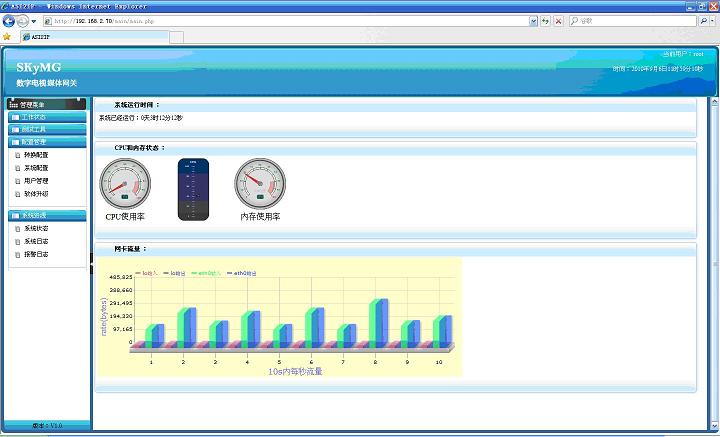

l 系统状态监控

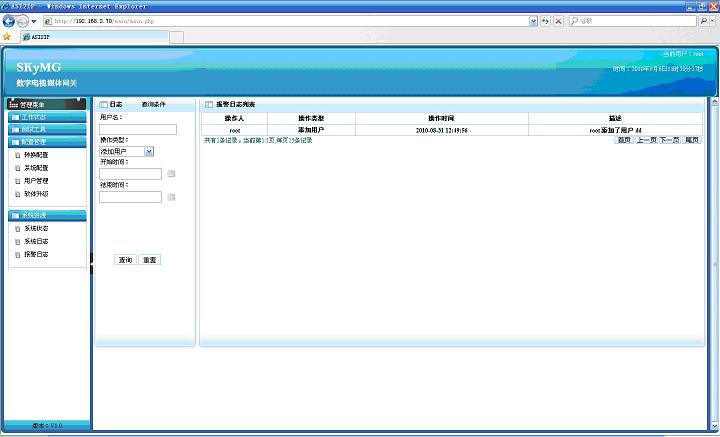

l 报警日志






电台节目单服务



网络电台基本情况

根据《中国广播电影电视发展报告(2013)》介绍,截止至2012年底,全国共设立广播电视播出机构2579个,其中广播电台169个,电视台183个,教育电视台42个,广播电视台2185个(含县级广播电视台1992座)。截至2013年1月21日,共开办4165套节目,其中广播节目2831套(不包括中国国际广播电台的61种语言对外广播),电视节目1334套。2012年全国付费频道频率共144个,其中电视频道130个,广播频率14个。

中央电台、各省市电台开办了共计1300多家网络电台频道,包括财经、娱乐、社会新闻、戏曲、外语电台、流行歌曲、摇滚乐、爵士乐、民乐、交响乐等各类电台节目。



节目单服务

为了更好的满足用户收听电台节目,我司提供电台节目单服务,我司部署一套电台节目单处理系统,包括节目单采集、存储、基本编辑、扩展编辑、审核、发布、热点节目推荐等功能

电台节目单基本信息包括播出时间段、节目名;扩展信息包括节目相关联音频内容的提要(摘要)、分类、主创人员介绍、节目图片、背景资料等相关信息。

节目接收端可以根据节目更新提示,提供实时更新服务。以XML文件格式或客户指定的格式实时发送到客户处。

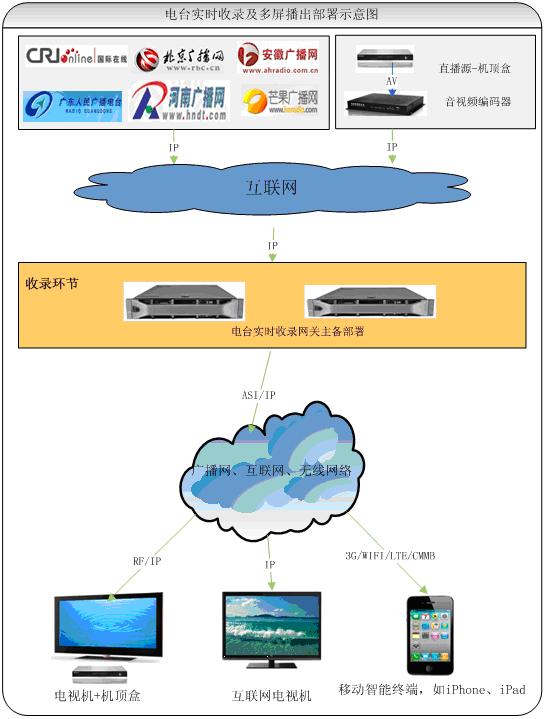

设备部署







方案清单:



序号

设备名称

型号

数量

单位

备注

1

收录网关

SkyIPRadio

2

实现主备;可选支持406080个电台收录;可选支持ASI输出;

2

音频编码器

SkyIPRadio-EN

1

将无网络电台的节目通过编码后传输到收录网关

3

ASI切换



1

可选;用于主备ASI输出信号切换

4

电子节目单服务

RadioEPG

1

可选

5

电台多屏APP软件







可选

6

广告&内容管理系统







可选





电台应用增值及运营成本



网络电台实时收录网关快速低成本在单向或双向电视环境下部署更多电台节目,给用户带去更多更丰富高质量的电台内容,具有巨大的社会效应。同时可以基于电台开展图文广告和EPG广告,帮助运营商实现增加更多的收入机会。另运营商可以从提供电台落地服务或推广服务中收取适当的运维费。

运营成本主要增加设备及宽带,按照3年设备折旧,大致估算出运营成本是每天不超过5元/电台,40个电台的运营成本不超过200元/天。

每个电台码率按照200kbps计算,运营商一个频点可以至少上160个电台。

如下是基于电台的图文广告、EPG换台广告、EPG列表广告示意图。





 * SkyIPRadio 网络电台实时收录网关详细技术方案请参考附件!
