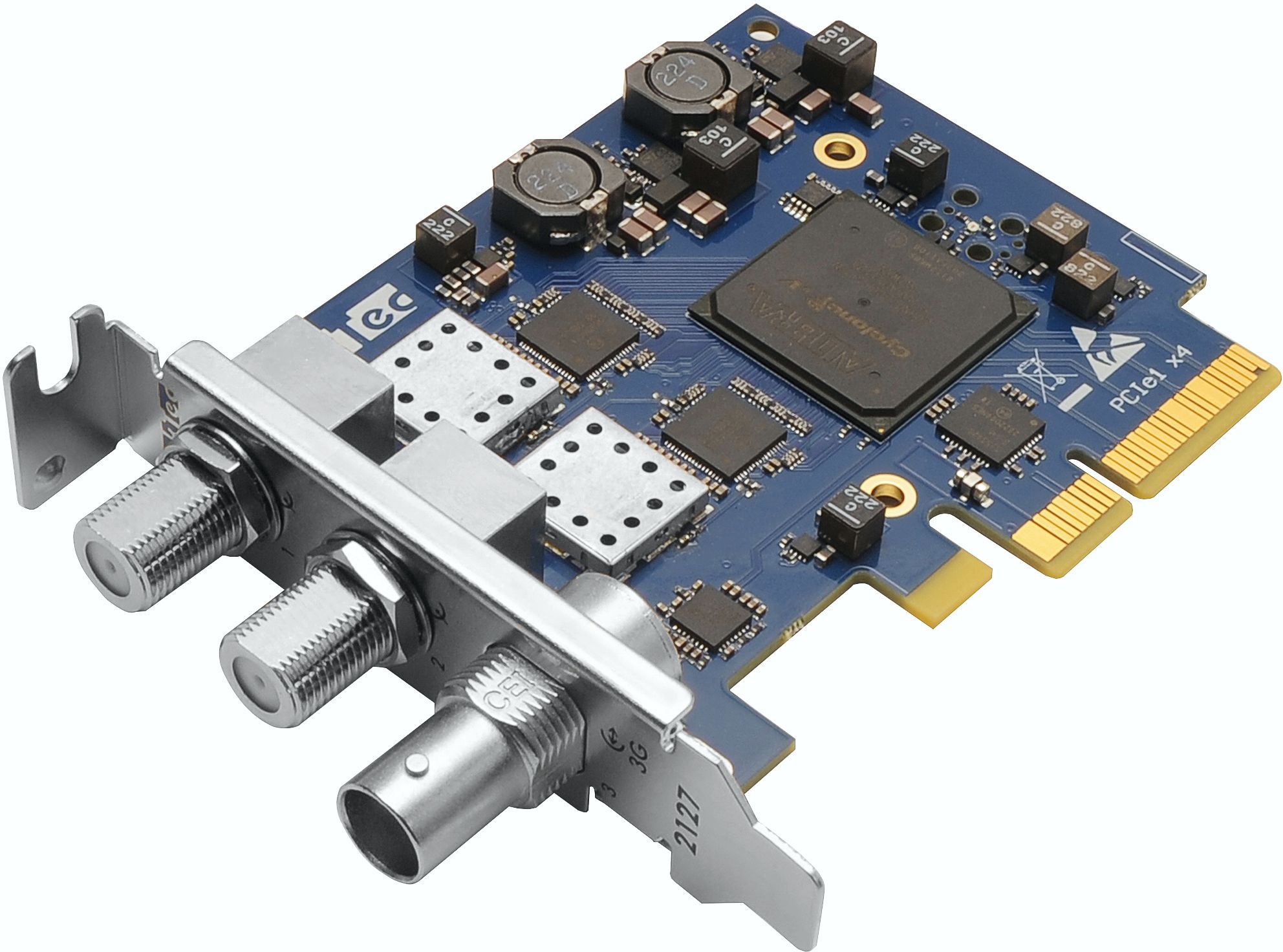

DTA-2127 四路DVB-S2X输入,一路3G ASI/SDI输出,PCIe接口卡

四路DVB-S2X输入,一路3G-SDI/ASI输出。

相关下载:

 技术特点


四路可用于DVB-S,DVB-S2,DVB-S2X接收,可通过软件配置

SDI/ASI 端口用于输出或者输入

DVB-S2(X) 功能:VCM、MIS(1个流)

支持LNB供电,支持DiSEqC开关切换

支持SNR,MER,BER,RF Level,星座图等指标

SDI/ASI 输出口可配置为:ASI或SDI;SDI:3G、HD或SD;3G-SDI(A/B)

PCI-Ex4接口,半高卡(配备高档板)

免费SDK支持Windows以及Linux系统,兼容所有其他型号


技术规格



参数

解调范围

950 .. 2150MHz

输入灵敏度

-70 .. -20dBm

调制范围

高达32-APSK

符号率

1..54MBd QPSK,8-PSK

1..50.7MBd  16-APSK

1..40.5MBd  32-APSK

RF level

-70.. -20dBm ±3dB

MER

0...22dB±2dB

LNB

13V/18V 400mA

PCI E接口

PCIe1 x4 半高

操作系统

Windows 7,8,10,11

Linux≥2.6.31


端口


端口

类型

Dir

1

RF input receiver 1, 2

In

75- Ω F 母

2

RF input receiver 3, 4

In

75- Ω F 母

3

SD/HD/3G-SDI, ASI

Out

75-Q BNC


标准制式


制式

标准

DVB-S

EN 300

DVB-S2

EN 302 307

DVB-S2X

EN 302 307-2

3G-SDI

SMPTE 424M

HD-SDI

SMPTE 292M

SD-SDI

SMPTE 259M

DVB-ASI

EN 50083-9


SDI格式


格式

1080p50/59.94/60; 1080i50/59.94/60

1080p(sf)23.98/24/25/29.97/30

720p23.98/24/25/29.97/30/50/59.94/60

525i, 625i


应用实例


通过IP对卫星服务进行本地再分配

未压缩的SDI输出的卫星接收器和解码器



注意:ASI/SDI端口可用作输入,但需要加载特殊固件,如需测试,请联系销售人员
