DTA-2172 双路3G-SDI、ASI输入输出

每路端口可配置为输入/输出,支持ASI、SDI;高效获取视音频、ANC数据;低时延视音频处理。

相关下载:

 技术特点


2端口可以软件配置为:

  -输入/输出

  -ASI或SDI

-3G-SDI端口可以配置为levelA或LevelB

低延时DMA引擎

转换和16位数据

Matrix 2.0框架支持所有用于创建强大的实时数据处理应用的管道

免费提供驱动和SDK(DTAPI,Matrix API),支持32位和64位Windows,Linux


技术规格


参数

物理层

DVB-ASI:EN50083-9

SD-SDI(SMPTE 259M)

HD-SDI(SMPTE 292M)

3G-SDI(SMPTE 424M)

连接头

3x75Ω micro BNC

Matrix API功能

8/10/16位转换

音频/视频/ANC读取

硬件支持1/4或1/16缩放

多流同频

PCI-e

PCIe3 x4;半高

操作系统

XP/2k3/Vista/2k8/Win7

/Win8/Linux 2.6,3.x


支持格式


格式

525i, 625i

720p23.98/24/25/29.97/30/50/59.94/60

1080p23.98/24/25/29.97/30

1080psf23.98/24/25/29.97/30

1080i50/59.94/60


关联型号


型号

描述

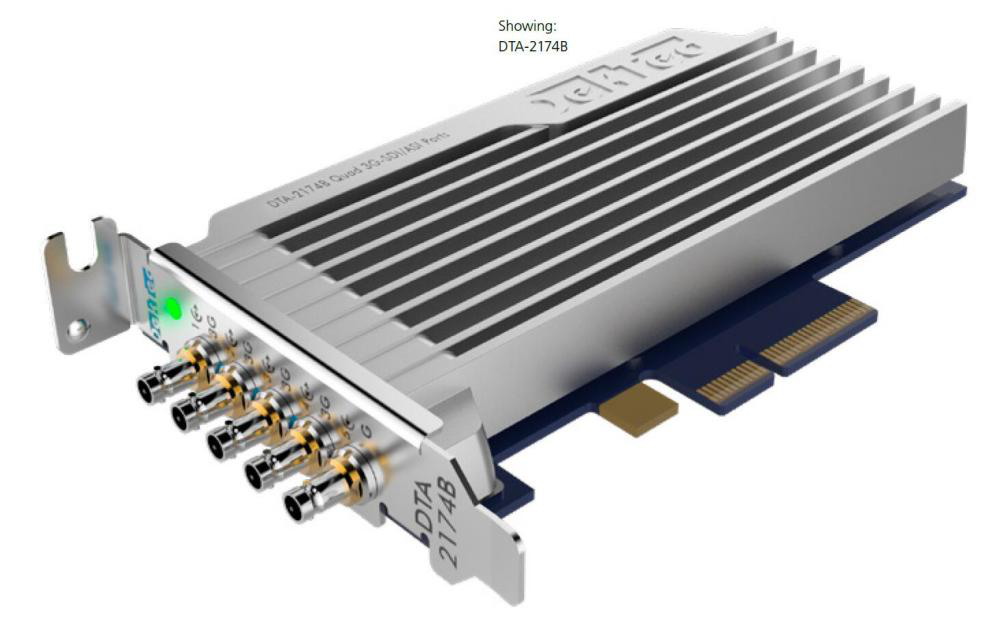

DTA-2174B

1x 12G-SDI/ASI+同步口

3x 3G-SDI/ASI+同步口

PCI-E x4

DTA-2178

2x 12G-SDI/ASI+同步口

6x 3G-SDI/ASI+同步口

PCI-E x8


应用实例


实时混合和产生发生器

SDI监测,录制和/或重放

视频编码或转码
