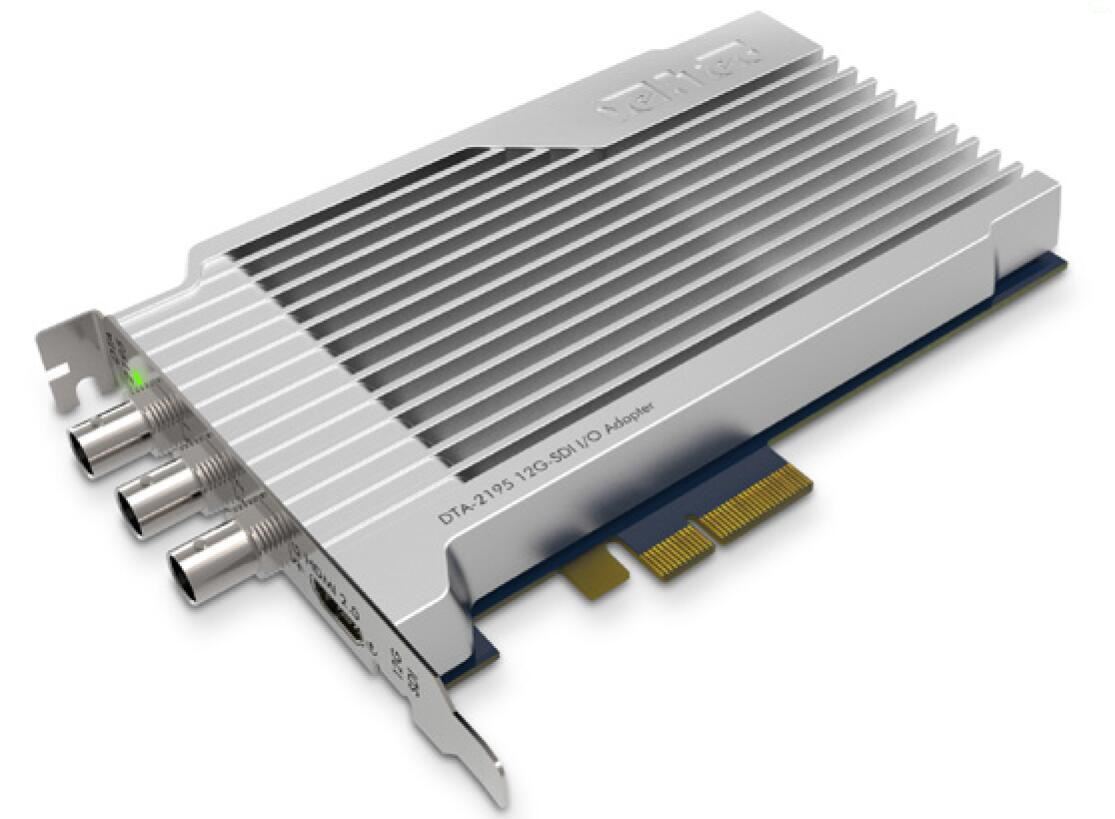

DTA-2195 单路12G-SDI带HDML监视口

12G-SDI输入+12SDI输出;自带HDMI2.0监控口;完全兼容Matrix API2.0。

相关下载:


技术特点


单路12G-SDI接口卡,支持4Kp50/60。

12G-SDI输出带HDMI监视输出。

模拟口支持Bi-或Tri-level同步信号,或通过端口1可支持数字同步信号输入。

PCI-E Gen3 x4接口设计,保证足够带宽资源。

免费DekTec Matrix API,方便集成。

免费Windows或Linux SDK供用户二次开发,SDK兼容所有其他型号。


主要指标


参数

数值



端口

1x12G-SDI输入

1x12G-SDI输出

1xHDML2.0输出

1x同步口







协议

DVB-ASI EN50083-9

SD-SDI SMPTE 259M

HO-SDI SMPTE 292M

3G-SDI SMPTE 424M

6G-SDI SMPTE 2081

12G-SDI SMPTE 2082

物理端口

3x75Ω,HDML TypeA

回波损耗

12dB @ 0 ~ 3GHz

PCI-E接口

PCIe x 4,全高

操作系统

Window7/8/10

Linux 2.6.18,


支持制式


视频格式

525i59.94, 625i50

720p23.98, 720p24, 720p25, 720p30, 720p50, 720p59.94, 720p60

1080p(sf)23.98, 1080p(sf)24, 1080p(sf)25, 1080p(sf)29.97, 1080p(sf)30, 1080i50, 1080i59.94, 1080i60, 1080p50, 1080p59.94, 1080p60

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50,2160p59.94, 2160p60


应用


通用I/O接口卡,处理12G-SDI信号。

4K-UHD超高清编码器。

12-SDI超高清播出系统。
