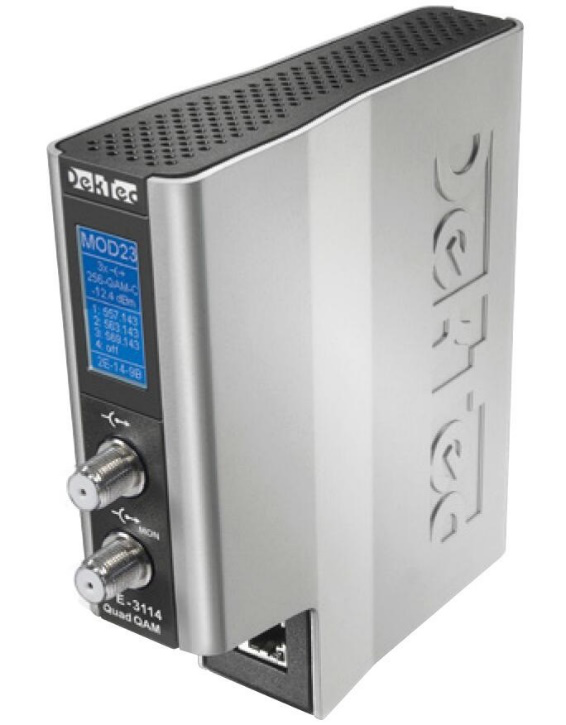

DTE-3114 IP QAM调制器

四路邻频IP-QAM调制器;TSoIP输入支持2D FEC纠错;UHF/VHF最高到1GHz。

相关下载:


技术特点


TSoIP->ASI网关。

四路邻频IP-QAM调制器

TSoIP输入支持2D FEC纠错

Web及SNMP接口设置参数、监视工作状态。

可网口取电。

内置IP抖动容限设置,可去除IP传输抖动。

支持IP解包及2D FEC解码,符合SMPTE 2022-1及SMPTE 2022-2协议。

配备LCD显示屏,可显示设备名称、码率、QAM模式以及频率、输出电平、IP/MAC地址等数据。

可选19’’寸机柜挡条,可支持12台设备同时安装在3U空间中。

可选独立安装支架。


主要指标


参数

数值

主输出

接口

75-Ω

输出电平

-32~-9dBm

监视口

接口

75-Ω

接口

-33±3dBm





RF

范围

36~1002MHz

带宽

6~8MHz

符号率

4.48~7.0MBd

MER

42dB

网口

协议

IEEE 802.3af

接口

RH-45

传输

TP/IP

1~7



封装

SMPTE 2022

TSoIP->QAM时延

10ms(最大)

抖动容限范围

1~120ms


控制


IP地址获取

DHCP或静态IP

组播支持

IGMP V2

设备控制

浏览器Web控制

网络管理

SNMP V2c


调制制式


QAM-A

EN 300 429(DVB-C)

QAM-B

J.83 Annex B

QAM-C

J.83 Annex C


应用


TSoIP输入的有线网络电视。
