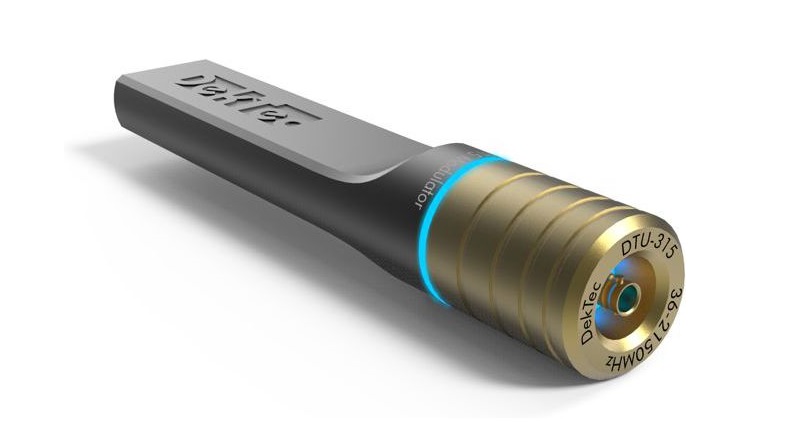

DTU-315 全波段便携式调制盒

支持全球所有的数字电视标准和数字广播标准,包括最新的ATSC 3.0和DVB-S2X标准; 支持VHF/UHF/L波段(35.. .2150MHz); USB 3.0接口; 轻巧的设计

相关下载:

技术特点


便携式USB 3.0调制器支持世界上所有的数字电视调制标准和数字广播调制标准
支持最新的ATSC 3.0标准和DVB-S2X标准
输出频率范围352150MHz,完全含盖VHF、UHFL波段
USB线缆提供电源、控制、数据,无需外接电源适配器
每个标准都支持所有星座和调制模式
包括FBNC电缆组件
支持DekTec StreamXpress播放软件
可基于免费SDK开发应用程序
其应用软件可与DekTec其它输出卡相兼容



技术规格


参数
连接头
75Ω, micro-BNC接口
频率范围
35 ~ 2150MHz
输出电平
RF电平
-46dBm -15dBmQAM
-49dBm -18dBmOFDM
步进
0.5dB
最大带宽
70MHz
I/Q采样率*
0.08 ~ 70MBd
MER
>40dB
相位噪声
<-105dBc @ 10kHz
频谱精度
>50Db
USB接口
USB-3
操作系统
Windows7/8/8.1/10
Linux 2.6


















调制标准


调制标准
DVB-T2 SPLP, ATSC, DVB-T, DVB-C, QAM-B, QAM-C, DVB-S, DVB-S2, DVB-S2X*, ATSC 3.0*, DTMB*,
DVB-C2*, DVB-T2*, I/Q samples*, ISDB-T*, ISDB-S*, ISDB-Tmm*, ATSC-M/H*, CMMB*, DAB(+)*, T-DMB*, 信道模拟*







* 为升级选项



应用实例


给数字电视接收机或手持式设备提供信号,用于:客户演示、展会以及电器卖场等使用

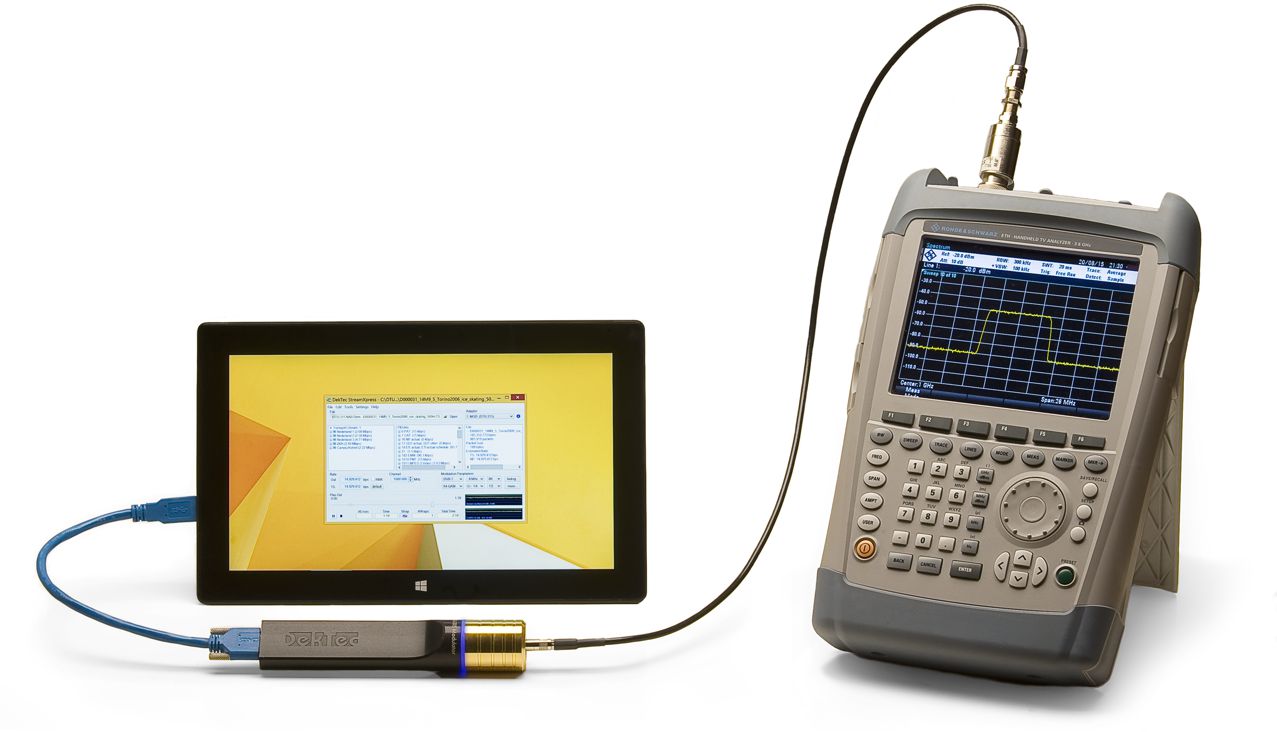

给软件开发、测试、维修、生产提供测试信号源
DVB-S2X、ATSC3.0调制,DVB-C2带宽达到64MHz
使用DTAPI,创建自己的应用软件发送RF信号,可以被任何接收机接收

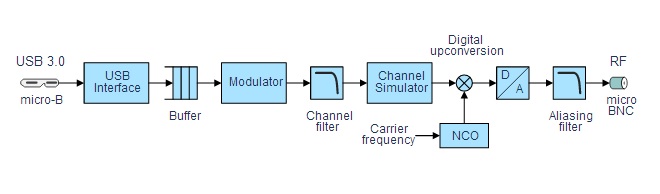

原理图


配件

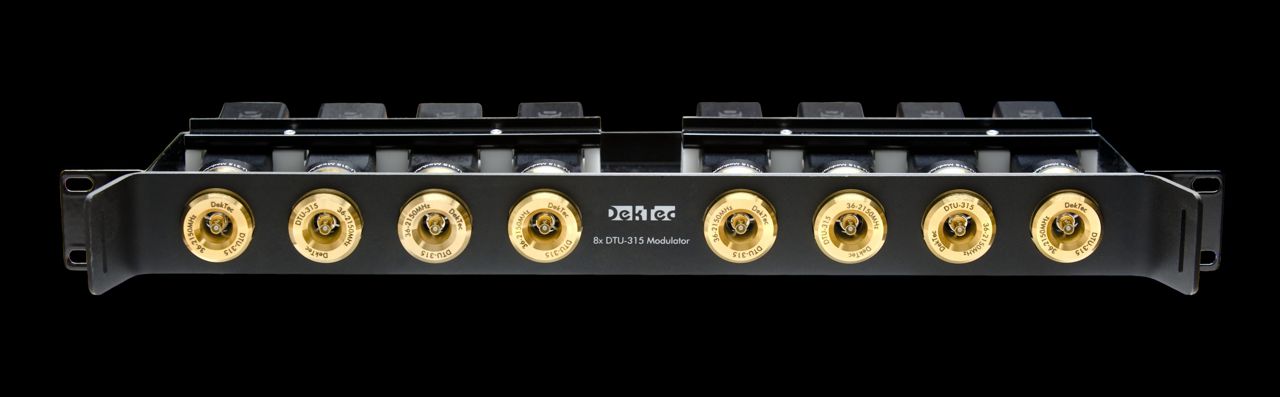

  DTR-315-RACK:1U八联装机架
