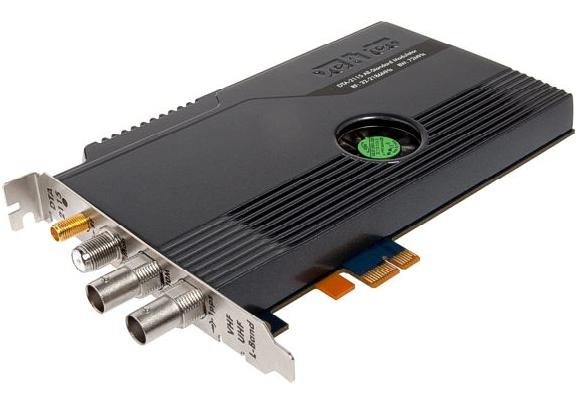

DTA-2115 全标准全波段调制卡

支持全球所有的数字电视和数字广播调制标准,支持最新的ATSC 3.0和DVB-S2X标准;覆盖VHF/UHF/L波段(32~2186MHz);扩展到72MHz带宽

相关下载:

技术特点



l 支持全球所有数字电视和数字广播调制标准的高端PCI-E调制器
l 支持最新的ATSC 3.0和DVB-S2X标准
l 全数字调制灵活和输出良好的信号质量
l 频率范围322186MHz,完全含盖VHF、UHFL波段
l 数字信道模拟器选项包括多路回波和相位噪声仿真
l 超低相位噪声
l 支持SFN建立或设备间输入10-MHz/1pps同步信号
l 免费提供驱动和SDKDTAPI),支持32位和64WindowsLinux




技术规格


参数

RF监视输出

连接头

75Ω,F接口

RF电平

-45dBm

RF输出

连接头

50Ω,SMA接口

RF电平

-60dBm 0dBm

步进

0.5dB

10-MHz/1pps输入

2x 50-Ω BNC

输出频率

32 2186MHz

符号率

0.088 85MBd

I/Q采样率*

0.088 85MBd

最大带宽

72MHz

MER(OFDM调制误码率)

>43dB

相位噪声

<-116dBc @ 10kHz

频谱平坦度

0.5dB

频谱精度

>50dB

操作系统

XP/2k3/Vista/2k8/7/8/10

Linux 2.6





















调制标准



调制标准
DVB-T2 SPLP, ATSC, DVB-T, DVB-C, QAM-B, QAM-C, DVB-S, DVB-S2, DVB-S2X*, ATSC 3.0*, DTMB*,
DVB-C2*, DVB-T2*, I/Q samples*, ISDB-T*, ISDB-S*, ISDB-Tmm*, ATSC-M/H*, CMMB*, DAB(+)*, T-DMB*, 信道模拟*






* 为升级选项


应用实例



给数字电视接收机或手持式设备提供信号,用于演示,展会,电器卖场等
给软件开发,维修,生产测试,性能测试提供信号源
实验室最终的测试调制器
DVB-S2X调制,DVB-C2 带宽达到64MHz
使用DTAPI,创建自己的应用软件发送RF信号,可以被任何接收机接收

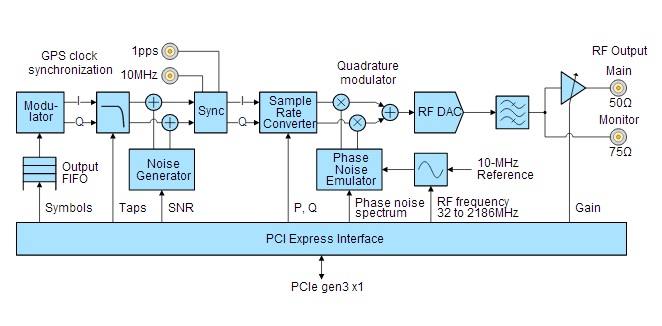

原理图
