CAMalot KS 接口解决方案

灵活的单/双槽DVB CI/CI+ 主机接口解决方案

相关下载:

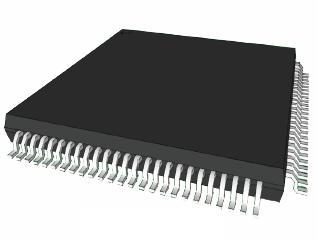

CAMaLot KS是一个添加DVB CI/CI+ 接口的灵活的芯片解决方案。它旨在用来增加电视功能,即使这个系统从一开始还没有被设计来处理MPEG信号。





高效的数据处理



主芯片通过命令接口加速器和码流处理加速器以减轻主CPU的负荷,这就确保了:即便是通过带宽有限的SPIUART接口,也能作高效处理。





灵活的I/O接口


CAMaLot KS能够适用于通过各种不同接口的控制和内容数据,甚至可以混合两个以上相同的接口(例如SDIO)。内置的PID过滤器会限制传输给主芯片的数据流量,只将实际使用到的数据传输给主芯片,这就允许使用带宽有限的接口如SPI,只要实际数据适用于有效带宽即可。

该芯片的码流处理能力能够支持双通道CI+ 1.4码流模块。



完整的封装


ANSI C的格式为每颗CAMaLot KS芯片提供了完整的主机协议栈软件,该协议栈支持CI+ 1.3CI+ 1.4最终版规格书还未发布)。



专业特点


CAMaLot KS芯片还带来一些附加的专业特性,如:多节目协议栈、码流监控和工作日志记录。



交付选项


CAMaLot KS有四种配置:
Ø 独立芯片:只有主芯片,用户自己提供其它芯片;
Ø 芯片组:全芯片组包含缓存转换器和电源开关;
Ø 全芯片组:同可编程uC一样,包含DVB-CICI+ 协议栈、通过串口以简单指令进行的控制方式;
Ø CAM卡槽:紧凑的电路板直接安装您的设备上,便于初样或小批量研发(专业接收机)。



参数


封装
l TQFP100 (单槽,单路串流)
l TQFP144 (单槽,双路串流)
l csBGA184 8x8mm
l BGA256 14x14mm

控制接口
l SPI (高达 30Mbit/s)
l UART (高达 15Mbit/s)
l I2C
l SDIO (研发中)
l 以太网(研发中)

码流输入接口
l 串行MPEG码流
l 并行MPEG码流(BGA封装)
l 同步串行接口

码流输出接口
l 串行MPEG码流
l 并行MPEG码流(BGA封装)
l 同步串行接口
l SPI
l SDIO (研发中)
l 以太网(研发中)

功能
l 双槽主机
l 双路码流处理能力
l 电源管理
l 内置卸载转移机制
l PID 过滤器(filtering
l PID 复用(muxing
l 分段过滤器(Section filtering
l CI+ 1.4 PID 合并(研发中)
l CI+ 1.4 PID 分离(研发中)
