智能型SFP 模块
ASI/HDSDI/3G收发模块；SDI HDBNC或DIN同轴接口收发模块；HDMI/DVI/CVBS接收或发送模块；IP/ASI转换模块；1000Base-T千兆以太网模块
智能型SFP
|
型号 |
产品名称 |
描述 |
|
Video optical SFP |
EB60LCRT-MM-13F |
ASI/SD/HD/3G-SDI SFP (emSFP) OPTICAL TRANSCEIVER, MEDIUM HAUL, MSA |
|
Video HDBNC Coaxial SFP |
EB15HDRT-LM |
SD-SDI / HD-SDI SFP (emSFP) COAXIAL TRANSCEIVER LONG REACH, MSA |
|
EB30HDRT-LM |
SDI SFP (emSFP) COAXIAL TRANSCEIVER, MSA, HD-BNC |
|
EB30HDRT-LMR |
SDI SFP (emSFP) COAXIAL TRANSCEIVER WITH RECLOCKER, MSA, HD-BNC |
|
EB30HDRT-MM |
SDI SFP (emSFP) COAXIAL TRANSCEIVER MEDIUM REACH, MSA, HD-BNC |
|
EB30HDRT-SM |
SDI SFP (emSFP) COAXIAL TRANSCEIVER SHORT REACH, MSA, HD-BNC |
|
Video DIN Coaxial SFP |
EB15CSRT-LM |
SD-SDI / HD-SDI SFP (emSFP) COAXIAL TRANSCEIVER LONG REACH, MSA |
|
EB30CSRT-LM |
SDI SFP (emSFP) COAXIAL TRANSCEIVER, MSA, DIN 1.0/2.3 |
|
EB30CSRT-LMR |
SDI SFP (emSFP) COAXIAL TRANSCEIVER WITH RECLOCKER, MSA, DIN 1.0/2.3 |
|
EB30CSRT-MM |
SDI SFP (emSFP) COAXIAL TRANSCEIVER MEDIUM REACH, MSA, DIN 1.0/2.3 |
|
EB30CSRT-SM |
SDI SFP (emSFP) COAXIAL TRANSCEIVER SHORT REACH, MSA, DIN1.0/2.3 |
|
HDMI/DVI emSFP |
EB34TD1R-SM |
HDMI to 3Gbps SDI Converter |
|
EB34TD1T-SM |
SDI to HDMI/DVI SFP Transmitter (emSFP), MSA, Type D with retention clip |
|
CVBS emSFP |
EB30CSRT-AM |
CVBS SFP (emSFP) COAXIAL TRANSCEIVER, MSA, DIN1.0/2.3 |
|
EB30HDRT-AM |
CVBS SFP (emSFP) COAXIAL TRANSCEIVER, MSA, HD-BNC |
|
IP/ASI emSFP |
IP to ASI |
SFP modules with IP/ASI or ASI/IP converters. |
|
ASI to IP |
SFP modules with IP/ASI or ASI/IP converters. |
|
1000BASE-T SFP |
BTSFP-Gbase-CU |
10/100/1000Mbps base ethernet |
以下重点介绍几款模块:
混合同轴收发模块
概述
EB30HDRT-AM是一款电子SFP收发模块，通过HD-BNC接头压缩/解压缩通过75欧姆同轴电缆传输的视频混合信号。在接收通道上，该模块解压缩NTSC/PAL混合输入信号并转换成SD-SDI信号。在传输通道上，该模块压缩SD-SDI信号并转换成NTSC/PAL混合信号。
EB30HDRT-AM通过1条双线串行接口提供模块识别信息和诊断监测，该模块可进行热插拔，以便进行现场系统升级和维护。
EB30HDRT-AM可替换任何其它的MSA管脚光视频SFP模块或同轴SFP模块，这提高了产品的灵活性。该模块符合SMPTE规范，这就意味着能够快速进入市场和减少研发开销。EB30HDRT-AM符合Pb-free和RoHS规范。
特性
l 遵循SMPTE 259M-C
l HD-BNC 75欧姆接头
l 支持以下标准：
Ø NTSC M，NTSC J，NTSC 4.43
Ø PAL B/G/H/I/D， PAL M， PAL N，PAL 60
l 接收通道：
Ø 10比特混合信号到SD-SDI视频解码器
Ø 4个采样器（54MHz）
Ø 测试信号发生器
l 发送通道：
Ø 10比特SD-SDI信号到混合视频编码器
Ø 多至16个采样器（216MHz）
Ø 多个色度&亮度筛选器
Ø 测试信号发生器
l 输入/输出测试信号发生器
l 支持热插拔
l 串口管理包括：
Ø 电压&温度监控
Ø 模块信息
Ø 模拟状态和管理寄存器
l 低功耗：1100毫瓦
l 单一电源：+3.3伏
l 符合Pb-free和RoHs规范
l 工作温度范围：0℃~65℃
l 尺寸：58.5mm x 13.4mm x 8.6mm
l 支持同轴和堆栈式安装
应用
l 路由器
l 视频和信号监控
l 安全管理和监控

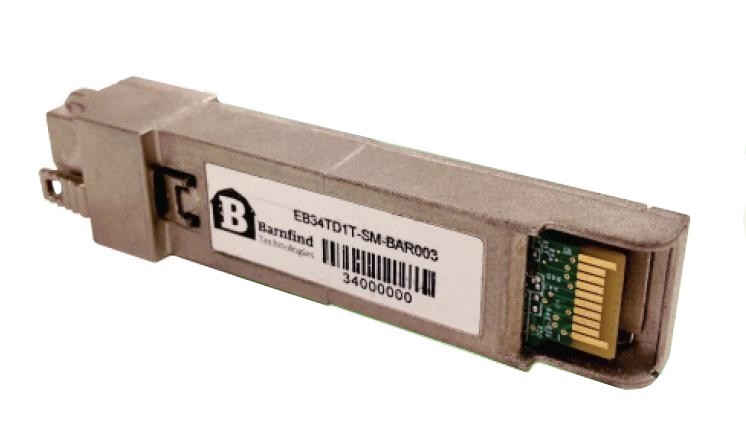

HDMI发送模块
概述
EB34TD1T-Sx是一款电子emSFP发送模块，用于把SDI信号转换成HDMI输出而无需伸缩构件。时钟重生的SD/HD/3G-SDI信号源被备份环回给宿主，支持多达8个声道的音频。
EB34TD1T-Sx通过1条双线串行接口提供模块识别信息和诊断监测，该模块可进行热插拔，以便进行现场系统升级和维护。
EB34TD1T-Sx可替换任何其它的MSA（EB34TD1T-SM）或非MSA（EB34TD1T-SN）管脚视频SFP模块，这提高了产品的灵活性。采用该模块就意味着能够快速进入市场和减少研发开销。EB34TD1T-Sx符合Pb-free和RoHS规范。
特性
l 遵循SMPTE 424M，SMPTE 292M，SMPTE 259M，SMPTE 425A（映射 1），SMPTE 425B（372M映射）
l 时钟重生SDI环回到主连接头
l 支持格式：525/625，720p/1080i（50/59.94/60Hz），1080p（23.98/24/25/29.97/30/50/59.94/60Hz）
l HDMI输出：
Ø 24比特（3x8比特），BW=150MHz
Ø RGB 4:4:4，YCbCr 4:2:2，YCbCr 4:4:4
Ø DVI 1.0模式
Ø RGB值域（全/SMPTE）
Ø 多达8声道嵌入式音频（PCM）
l HDMI 1.4 D类连接头
l HDMI D类插头带锁定机制（EB00CA04电缆组件序列）
l 支持热插拔
l 串口管理包括：
Ø EDID读取
Ø HDMI接口配置
Ø 音频输出映射
Ø 电压&温度监控
Ø 模块信息
l 低功耗：1032毫瓦
l 单一电源：+3.3伏
l 符合Pb-free和RoHs规范
l 工作温度范围：-20℃~80℃
l 尺寸：64.1mm x 13.4mm x 8.6mm
l 支持同轴和堆栈式安装
应用
l 低成本SDI监控方案
HDMI接收模块
概述
EB34TD1R-Sx是一款电子emSFP接收模块，用于把HDMI输入信号转换成SDI格式，支持多达8个声道的音频。
EB34TD1R-Sx通过1条双线串行接口提供模块识别信息和诊断监测，该模块可进行热插拔，以便进行现场系统升级和维护。
EB34TD1R-Sx可替换任何其它的MSA（EB34TD1R-SM）或非MSA（EB34TD1R-SN）管脚SFP模块，这提高了产品的灵活性。采用该模块就意味着能够快速进入市场和减少研发开销。EB34TD1R-Sx符合Pb-free和RoHS规范。
特性
l 遵循SMPTE 292M，SMPTE 259M
l 时钟重生SDI环回到主连接头
l 支持格式：525/625，720p/1080i（50/59.94/60Hz），1080p（23.98/24/25/29.97/30Hz）
l HDMI输入：
Ø 24比特（3x8比特）
Ø RGB 4:4:4，YCbCr 4:2:2，YCbCr 4:4:4
Ø BW=80MHz
Ø DVI 1.0模式（仅对视频分辨率）
Ø RGB值域（全/SMPTE）
Ø 多达8声道嵌入式音频（PCM）
l HDMI 1.4 D类连接头
l HDMI D类插头带锁定机制（EB00CA04序列）
l 支持热插拔
l 串口管理包括：
Ø EDID读取
Ø HDMI接口配置
Ø 音频输出映射
Ø 电压&温度监控
Ø 模块信息
l 低功耗：TBD
l 单一电源：+3.3伏
l 符合Pb-free和RoHs规范
l 工作温度范围：-10℃~70℃
l 尺寸：64.1mm x 13.4mm x 8.6mm
l 支持同轴和堆栈式安装
应用
l 低成本HDMI（Non-HDCP）输入方案
SDI 3Gbit/s同轴收发模块
概述
EB30HDRT-LM是一款电子SFP收发模块，用于通过75欧姆HD-BNC接头从75欧姆同轴电缆上发送和接收SDI信号。为了支持SMPTE 424M/SMPTE 292M和SMPTE 259M规范，线缆驱动提供2种转换速率供选择。均衡器可起到这样的作用：利用直流恢复去补偿SMPTE损伤测试模式的直流内容。没有检测到输入信号时，自动休眠特性使均衡器电源保持在省电状态。
EB30HDRT-LM通过1条双线串行接口提供模块识别信息和诊断监测，该模块可进行热插拔，以便进行现场系统升级和维护。
EB30HDRT-LM可替换任何其它的MSA管脚光视频SFP模块，这提高了产品的灵活性。该模块符合SMPTE规范，采用该模块就意味着能够快速进入市场和减少研发开销。EB30HDRT-LM符合Pb-free和RoHS规范。
特性
l 遵循SMPTE 424M，SMPTE 292M，SMPTE 259M规范
l HD-BNC 75欧姆连接头
l 接收均衡器：
Ø 均衡美国百通1694A线缆：2.97Gb/s-140米，1.485Gb/s-200米，270Mb/s-400米
l 集成了发送线缆驱动
l 支持270Mb/s DVB-ASI
l 支持SD-SDI，HD-SDI和3G-SDI视频损伤模式
l 支持热插拔
l 串口管理包括：
Ø 输出转换速率（SD或HD/3G）
Ø 输入信号检测（RX_LOS）
Ø 电压&温度监控
Ø 模块信息
Ø 接收通道具有自动休眠特性
l 低功耗：485毫瓦
l 单一电源：+3.3伏
l 符合Pb-free和RoHs规范
l 工作温度范围：-40℃~80℃
l 尺寸：58.5mm x 13.4mm x 8.6mm
l 支持同轴和堆栈式安装
应用
l 低成本视频光SFP替代品
l 视频路由器
l 处理卡
