CWDM/DWDM 模块及 复用/解复用

稀疏波分复用CWDM与解复用器及模块；密集波分复用DWDM与解复用器及模块

相关下载：

CWDM介绍


Barnfind CWDM 复用/解复用是无源技术，它允许任何协议在链路层上传输，只要它在一个特定波长范围内即可（比如：光纤传输高清使用1570nm波，而3Gbps SDI则使用1590nm波）。这就保证了在未来相当长时间内基础网络不会过时，因为多路复用器只需简单地以某个网络速度反射光就可以了，而不管传输的协议是什么。

当通信光纤支持ITU- T G.694.2标准时，Barnfind CWDM 复用/解复用能够支持多达18个波长，范围以20nm为步进从1270nm到1610nm；而当通信光纤支持ITU- T G.652标准时，考虑到水峰损耗（water peak loss），我们建议采用1270nm波和1290nm波来替换1390nm波和1410nm波。Barnfind提供一整套CWDM复用/解复用和光加减多路复用（OADM）单元的组合来满足所有应用需求。

CWDM复用/解复用是一个灵活、低成本的解决方案，它能够扩展现有光纤容量。CWDM复用/解复用让经营者能够利用完本地回路和企业架构内现有光纤的全部带宽。CWDM复用/解复用是一款通用设备，它有能力组合多达18路光信号到一对光纤或者单光纤，它被设计用来支持最广泛的架构，从可伸缩的点到点链路到双光纤保护环。



CWDM复用/解复用技术指标

Ø 8/16光通道 x1
Ø 中心波长遵循ITU-T G.684.2
Ø 通道中心波长：1290~1590 nm
Ø 通道完全通频带：ITU +/- 7 nm
Ø 插入损耗：8通道-2.5dBm， 16通道-3.5dBm (最大)
Ø 通带波动：0.5dBm (最大)
Ø 相邻频道隔离带：30dBm (最小)
Ø 非相邻频道隔离带：45dBm (最小)
Ø 回波损耗：45dBm (最小)
Ø 指向特性：45dBm (最小)
Ø 偏振相关损耗：0.1dBm (最大)
Ø 工作温度范围：-20℃ ~ +70℃ (可选：-40℃ ~ +85℃)
Ø 储存温度范围：-40℃ ~ +85℃
Ø 最大电源功率：300毫瓦

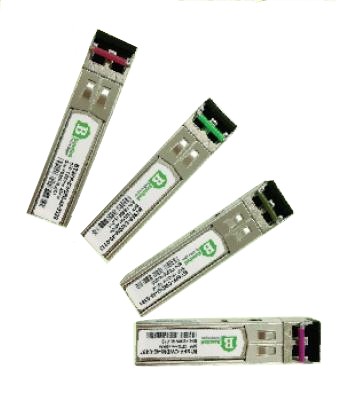

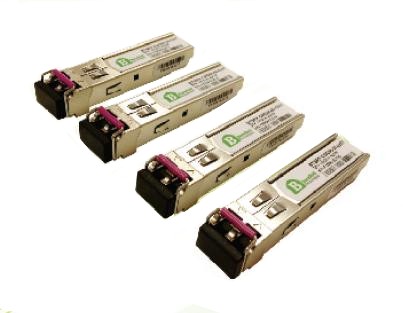

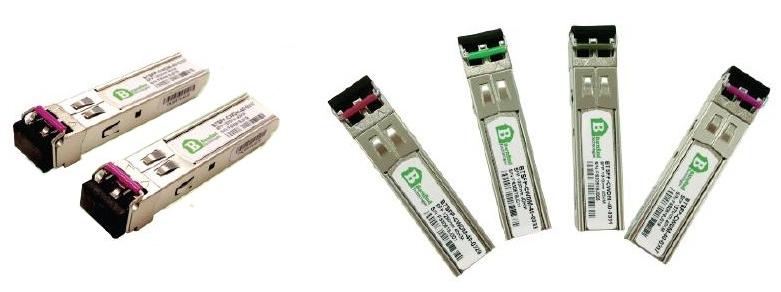

CWDM复用/解复用模块列表



SFP

数据速率

距离

BTSFP-CWDM-40-01XX

BTSFP-CWDM-80-01XX

155Mbps

40km

80km

BTSFP-CWDM-40-02XX

BTSFP-CWDM-80-02XX

1.25Gbps

40km

80km

BTSFP-CWDM-40-03XX

BTSFP-CWDM-80-03XX

2.5Mbps

40km

80km

BTSFP-CWDM-10-3GXX

3Gbps

10km

BTSFP-CWDM-40-3GXX

3Mbps

40km

 *  所有列表中列出的模块都具有收发功能



CWDM ITU-GRID



产品名称

波长

BTSFP-CWDM-40-0329

1290nm

BTSFP-CWDM-40-0331

1310nm

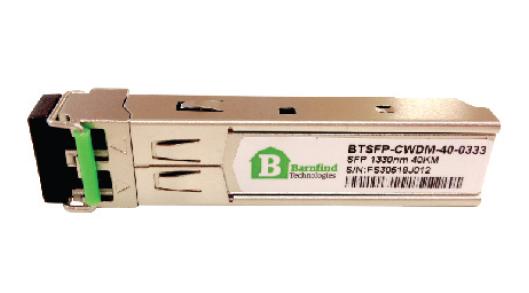

BTSFP-CWDM-40-0333

1330nm

BTSFP-CWDM-40-0335

1350nm

BTSFP-CWDM-40-0337

1370nm

BTSFP-CWDM-40-0339

1390nm

BTSFP-CWDM-40-0341

1410nm

BTSFP-CWDM-40-0343

1430nm

BTSFP-CWDM-40-0345

1450nm

BTSFP-CWDM-40-0347

1470nm

BTSFP-CWDM-40-0349

1490nm

BTSFP-CWDM-40-0351

1510nm

BTSFP-CWDM-40-0353

1530nm

BTSFP-CWDM-40-0355

1550nm

BTSFP-CWDM-40-0357

1570nm

BTSFP-CWDM-40-0359

1590nm







DWDM模块



SFP

数据速率

距离

兼容标准

BTSFP- XX80DCR

1.25Gbps

80km

1000 Base Ethernet

BTSFP- XXA2DCR

1.25Gbps

120km

BTSFP- XX80DCR

2.5Gbps

80km

OC-48, STM-16

BTSFP- XXA2DCR

2.5Gbps

120km

* 波长选择到C波段和L波段 ITU-T Grid波长



DWDM复用/解复用模块（在分离的1RU设备内）



SFP

通道数

BT-DWDM-MUX-16-1RU

1RU设备内16个通道，未来2RU设备内支持多达88个通道

BT-DWDM-MUX-32-1RU

1RU设备内32个通道
