DTA-2174B 四路3G-SDI/ASI(1x12G) PCI-e卡



DTA-2174B 四路3G-SDI/ASI(1x12G) PCI-e卡

凭借DTA-2174B,DekTec广受欢迎的DTA-2174四通道3G-SDI卡是其后继产品,价格具有更多吸引力低的延迟和12G-SDI支持。 所有端口均支持DVB-ASI,允许混合压缩/未压缩应用,例如具有12G-SDI输入和ASI输出的4K编码器,反之亦然。


             DTA-2174B-带有genlock的4个3G-SDI / ASI(1x 12G)端口的PCIe卡

DekTec Matrix API®可用于在基于PC的广播产品中创建实时音频/视频/辅助数据处理。同样,DTA-2174B可以与DekTec的测试和测量应用程序(如StreamExpert和SdEye)结合使用。

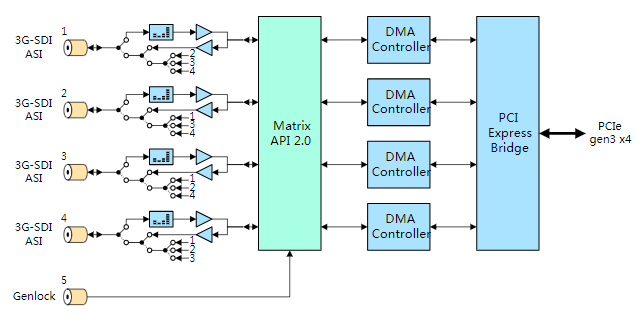

下图显示了显示DTA-2174B上加载的标准固件的框图。该固件具有四个独立的端口,每个端口均可配置为ASI或SD / HD / 3G-SDI输入或输出。每个端口还可以充当另一个端口的双缓冲副本,以复制同一输出信号。可以将配置为输出的端口同步到双/三级同步锁相输入端口。


DTA-2174B固件变体1-4x3G SDI/ASI(带genlock)的框图。

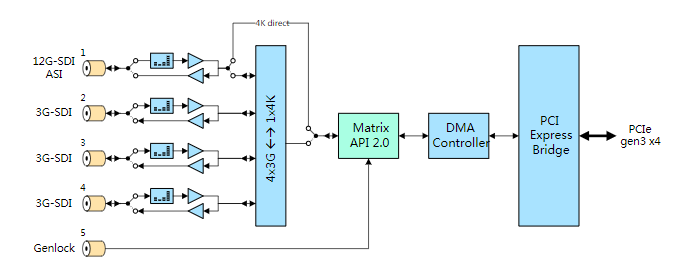

第二个固件变体适用于需要4x 3G-SDI四链路或单链路12G-SDI接口形式的4K输入或输出的应用。



DTA-2174B固件变型2-1x12G SDI或带genlock4x3G四链路4K框图。

第三种固件变体(此处未示出)针对4K编码/解码应用程序,该应用程序通过ASI提供未压缩的输入或输出,或4K内容的按比例缩小副本,用于监控。


DTA-2174B是DekTec用于PCIe的新SDI/ASI接口适配器系列的第二个成员。这些卡提供不同数量的双向端口,价格极具竞争力。如果你打算把这些卡集成到你的产品中,价格会更优惠。请与我们联系,获取相关条款报价。
